Ohraňovací nástroje pro díly karoserie Alu & Mg

Zhotovujeme kompletní ohraňovací nástroje pro díly karoserie z hliníku a hořčíkových slitin:

• Nástroje jsou podstatně větší než ohraňované díly, typická délka je 1 – 3 m. Střižná hrana je 3 – rozměrná: zde jsou různé možnosti zhotovení střižných nožů.
• Součástky, které jsou vyrobeny z hliníku, či hořčíkových slitin mají výrazně větší tloušťky stěn než u klasických kovových výrobků.
• Kvůli větší střihané šířce se z typického ohraňovacího nástroje stává nástroj odsekávací a proto musí být razníky, střižné nože a vedení nástroje dostatečně masivní.
• Kvůli narůstání výšky nástroje je třeba zvolit systém přidržovačů.


• U karosářských odlitků je systém nálitků daleko masivnější a proto musí být nástroj správně zkonstruován, aby byly tyto tloušťky čistě odstřihnuty. Také umístění ohraňovaných míst není vždy v optimálním prostoru. Proto je třeba vymyslet správné konstrukční řešení, aby se nemusel výrobek dodělávat ručně. S ohledem na přání zákazníka nemůžeme zveřejnit fotografie.
• Zvláště komplikované je ohraňování vertikálních stěn – viz obr. Zde nabízíme různá řešení.


• Obsluhujeme sami lisovací linku pro GF a ohraňujeme vlastními i dodanými nástroji pro GF a VW jako nájemní pracovníci. Máme širokou praxi také v oblastech zvláštních karosářských dílů.
• Konstruujeme a vyrábíme manipulační a ohraňovací systémy s různými typy držáků, o více nástrojích včetně robotů pracujících v plně automatizovaném procesu.
• Vlastníme zkušební lis pro ohraňovací nástroje s možností napojení 2 x 6 dodatečných přístřihů, ve zvláštních případech pracujeme s externí hydraulickou jednotkou.
• Zhotovujeme ohraňovací nástroje např.pro VW (Aluminium) a GF (tvárná litina).

Nejkomplexnější ohraňovací nástroj na světě

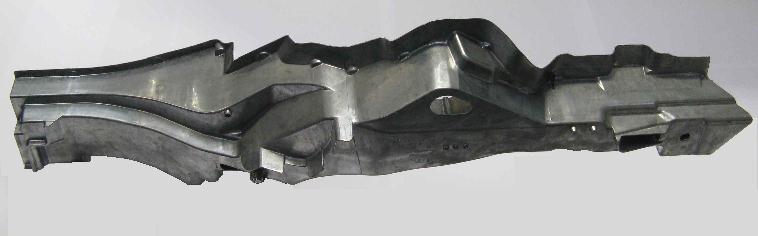

Pravděpodobně nejkomplexnější ohraňovací nástroj na světě byl naší firmou postaven pro tento velký díl z hořčíkové slitiny, který je momentálně montován do Audi A8:

Tato středová konzola je výchozí díl pro měření vnitřního prostoru karoserie a proto musí mít přesné rozměry.

Poprvé byl ve výrobě nasazen odlitek z lehkého kovu jako přesná součást skeletu karoserie.

Tento díl je jako výrobek velice ceněn.

Forma pro tlakové lití byla vyrobena firmou VW a ohraňovací nástroj byl konstruován a vyroben firmou APS sro.

Ohraňujeme a začisťujeme tento výrobek pro AUDI A8 v sérii v naší pobočce Kassel-Niedenstein.

Nabízíme našemu zákazníkovi VW "Nástroje a ohraňování v sérii z 1.ruky". Toto je při vyvíjení nových nástrojů velká výhoda, omezí se tím různá „nedorozumění“ mezi více dodavateli.

Nástroj obsahuje:

6 většinou protichůdných, v různých rovinách a pod různými úhly ležících hydraulických válců.

22 CNC-konturových dílů

samostatný razník s předlomením

odstranění tenké blány v oblastech střihu

plný střih přes kompletní obvod ve třech osách

přes 50 nožů

tloušťka ostřihované stěny přes 3 mm

stříhání proti pružné podložce

střižná hrana je na karoserii definována přes tzv. referenční bodový systém (RPS)

uplatněn systém drcení nálitků

ohraňování za tepla i za studena

použití hydraulických zvedacích válců

různé zvláštní funkce

funkce jsou nastaveny speciálně na hořčíkovou slitinu

kompletní ohraňovací nástroj váží 10 tun

délka ostřihovaného dílu 1,2 m

Na požádání vyřešíme také Váš problém !
